همانطور که در درس گذشته بیان کردیم ، عمده کاربرد نمودار حالت در مدل سازی اشیاء سخت افزاری می باشد . به همین دلیل ما در این درس قصد داریم رفتار یک عابربانک را با نمودار حالت ( StateChart Diagram ) مدل کنیم .
فرض کنید یک Use Case به نام "پرداخت اتوماتیک" داریم که می خواهیم برای آن یک نمودار حالت را بر اساس فایل الصاقی به آن رسم کنیم . با هم دیگر نگاهی به این فایل الصاقی می اندازیم .
رفتار عابربانک
- دستگاه منتظر ورود کارت می ماند .
- با ورود کارت کلمه عبور و نام کاربری پرسیده می شود .
- درصورت صحت کلمه عبور و نام کاربری منویی برای فرد نمایش داده می شود که شامل سه گزینه برداشت پول ، کنترل موجودی و خروج است .
- اگر کلمه عبور و نام کاربری اشتباه بود دستگاه بوق می زند و تا دو بار این کار را انجام می دهد و برای بار سوم اگر کلمه عبور و نام کاربری اشتباه بود کارت را مصادره می کند .
- اگر منوی کنترل موجودی انتخاب شد میزان موجودی برای فرد نشان داده می شود .
- اگر برداشت انتخاب شد دستگاه صفحه ای را نشان می دهد که منتظر دریافت مبلغ برداشتی است .
- مشتری مبلغ را نوشته و Enter می کند .
- اگر میزان برداشتی بیشتر از موجودی بود یک پیغام به کاربر نمایش داده شود .
- اگر میزان برداشتی کمتر از موجودی بود پول را از خروجی دستگاه به مشتری می دهد .

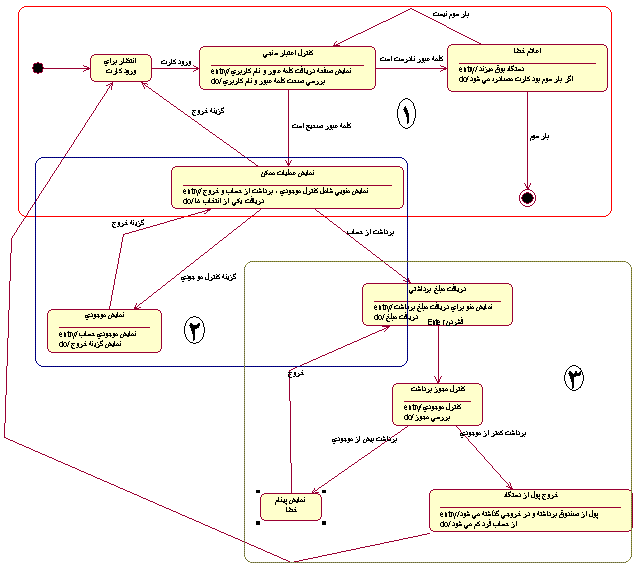

اکنون قصد داریم در این مرحله از روی این متن یک نمودار حالت را برای عابر بانک تهیه کنیم . دیاگرام زیر شمای کلی نمودار حالت ما می باشد که برای سادگی کار آن را به سه قسمت تقسیم کرده ایم .

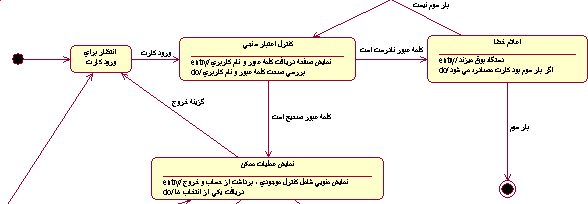

قسمت اول :
ابتدا دستگاه در حالت شروع قرار می گیرد و با روشن شدن وارد State " انتظار برای ورود کارت " می شود . در این مرحله دستگاه با ورود کارت به یک مرحله جدید با عنوان " کنترل اعتبار سنجی " می رسد که کلمه کاربری و رمز عبور را دخواست می کند . اگر کلمه کاربری و رمز عبور اشتباه وارد شود سیستم وارد State " اعلام خطا " می شود ،دستگاه بوق میزند و تا سه مرتبه این حالت می تواند تکرار شود و بعد از بار سوم کارت مصادره می گردد . اگر کلمه کاربری و رمز عبور صحیح بود دستگاه وارد State " نمایش عملیات ممکن " می شود که دارای سه گزینه کنترل موجودی ، برداشت از حساب و خروج می باشد . اگر گزینه خروج انتخاب شود دوباره به State " انتظار برای ورود کارت " می رویم .

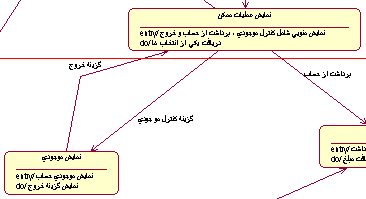

قسمت دوم :
با انتخاب گزینه نمایش موجودی در State " نمایش عملیات ممکن " به State " نمایش موجودی " می رویم . در این State به محض ورود مشتری از میزان موجودی در حساب خود آگاه می شود و گزینه برای خروج در ادامه کار برای او نمایان می شود . با انتخاب گزینه خروج دوباره به State " نمایش عملیات ممکن بر می گردیم .
قسمت سوم :
با انتخاب گزینه برداشت از حساب در State "نمایش عملیات ممکن" به State "دریافت مبلغ برداشتی" می رویم . منویی ظاهر می شود و منتظر وارد شدن مبلغ از طرف مشتری می ماند . بعد از وارد کردن مبلغ توسط مشتری و فشردن کلید اینتر به State " کنترل مجوز برداشت می رویم . با ورود به این State موجودی حساب مشتری کنترل و سپس بررسی می شود که آیا مشتری مجاز به برداشت است یا خیر . در صورت مجاز بودن به State "خروج پول از دستگاه" می رویم که پول درخواستی در خروجی دستگاه قرار داده شده و مبلغ از حساب مشتری کم می شود آنگاه دستگاه دوباره به State "انتظار برای ورود کارت" می رود . در صورت غیر مجاز بودن مبلغ درخواستی مشتری دستگاه با نمایش پیغام خطا دوباره به State "دریافت مبلغ برداشتی" می رود .
