پاسخ سوال یکی از دوستان در رابطه با کلاس ها و پکیج ها

سوال :

سلام وقت بخیر

چگونه میتوان کلاس هایی با یک نوع stereotype در یک package ایجاد کرد؟ آیا این همان معنی نرمالیزه کردن کلاس های یک بسته است؟

-------------------------------------------------------------------------------------------------

جواب :

هر کلاسی stereotype خودش رو داره و می توان آن را تغییر داد. اینکه stereotype چه چیزی باشد وابسته به ماهیت کلاس است. ما از Packaging برای دسته بندی کلاس ها و مشخص کردن Scope ها (کلاس هایی که در یک پکیج هستند می توانند از متدهای Protected هم استفاده نمایند) استفاده می کنیم . دربحث نرمال سازی کلاس در واقع ما در هر زنجیره از کلاس باید از یک stereotype  استفاده کنیم ، زیرا دارای یک ماهیت هستند . فرض کنید یک کلاس دارید که حاوی اطلاعات اشخاص می باشد اگر ما از این کلاس یک کلاس دیگر مشتق کنیم که اطلاعات پرسنل را نگهداری کنیم ، باید stereotype  کلاس پرسنل مانند stereotype کلاس اشخاص باشد.

نکته : الزاما کلاس هایی با یک stereotype رابطه نرمال با هم ندارند.

درس هشتم{ نمودار توالی۲ ( Sequence Diagram) }

در درس هفتم تا حدودی با نحوه ایجاد یک نمودار توالی و همچنین با نوار ابزار آن و آبجکت ها و پیغامها آشنا شدیم . حال می خواهیم از دانش خود جهت ترسی یک نمودار توالی استفاده کنیم .

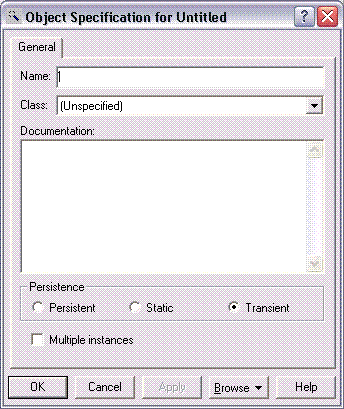

برای اضافه نمودن یک آبجکت به دیاگرام خود کافی است در نوار ابزار دکمه آبجکت را به حالت انتخاب در آورده سپس در دیاگرام خود کلیک کنیم . ملاحظه می کنید که یک آبجکت به دیاگرام شما اضافه شده است . برای حذف یک آبجکت کافی است آن را انتخاب کنید سپس کلیدهای Ctrl + D را بفشارید . برای نام گذاری آبجکت کافی است بر روی آن دابل کلیک کرده یا کلیک راست نمائید و از گزینه open specification راانتخاب کنید تا پنجره ای شبیه پنجره زیر برای شما به تصویر کشیده شود .

شما می توانید در این پنجره نام ، کلاس ، مستندسازی ، Persistence (پایداری) و اینکه آبجکت چندین خصوصیت دارد یا خیر را تنظیم کنید .

آبجکت ها دارای Stereotype های مختلفی هستند که در زیر آنها را معرفی می کنیم .

Actor  : یا عامل که قبلاً درباره آن بحث نموده ایم .

Boundary : به معنای User Interface   هستند . یعنی هرکجا خواستیم بگوئیم  واسط کاربر از این شکل استفاده می کنیم . در زیر شکل آن را مشاهده می کنید .

Control : این آبجکت ها همان اشیاء کنترلی هستند یعنی هرکجا در تحلیل قصد نمایش اشیاء کنترلی را داشتیم از این شکل استفاده می کنیم . در زیر شکل آن را مشاهده می کنید .

Entity : اشیای هستند که در سیستم وجود دارند . مثلاً شی بلیط را در سیستم صدور بلیط با این شکل نمایش می دهند . در زیر شکل آن را مشاهده می کنید .

Table  : اگر از میان اشیاء از جدولی از پایگاه داده استفاده می کنید می توانید برای نمایش آن از این شکل استفاده کنید . در زیر شکل آن را مشاهده می کنید .

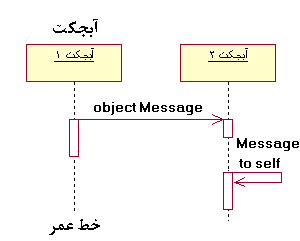

برای اضافه نمودن یک پیغام کافی است که دکمه Object Message را از نوار ابزار به حالت انتخاب در بیاوریم . سپس برای اضافه شدن پیغام بین دو آبجکت یا عامل و آبجکت ، موس را از خط عمر (life line) آبجکت یا عامل در حال ارسال پیغام به آبجکت یا عامل در حال دریافت پیغام بکشید . به شکل زیر توجه کنید .

اضافه نمودن یک Message to self شبیه Object Message عمل می کنیم با این تفاوت که فقط موس را بر روی خط عمر آبجکت یا عامل مورد نظر یک بار کلیک می کنیم .

برای گذاشتن اسم بر روی پیغامها کافی است روی آن دابل کلیک یا بر روی آن کلیک راست کرده و گزینه open specification را انتخاب کنیم . در پنجره ظاهر شده در قسمت Name می توانیم نامی برای پیغام خود انتخاب کنیم .

حال که طریقه اضافه نمودن آبجکت و پیغام را به دیاگرام خود آموختیم وقت آن رسیده که نمودار توالی خود را ترسیم کنیم . برای ترسیم نمودار توالی باید از روی سناریو اقدام نمائیم یعنی از ابتدای سناریو شروع می کنیم و هر کجا به شی برخورد کردیم که با اشیاء دیگر در رابطه است ، آن شی را رسم و نحوه ارتباط آن را با دیگر اشیاء نیز مشخص می کنیم . در پایان این دیاگرام ما باید مدلی تصویری از آنچه در Use case اتفاق می افتد را تولید کرده باشیم .

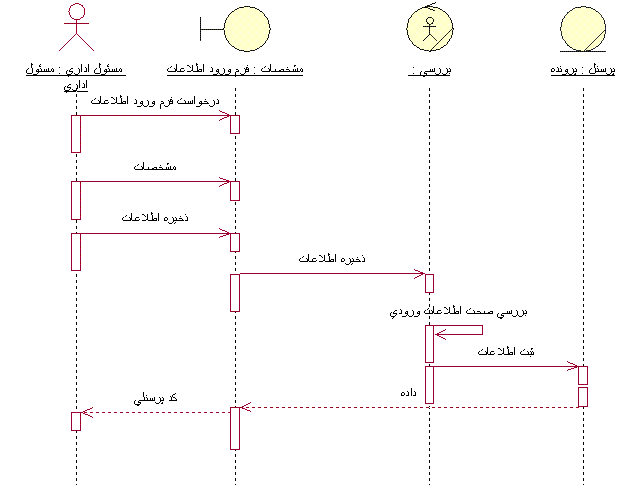

در زیر شما نمونه ای از یک نمودار توالی (Sequence Diagram) که برای یک Use Case طراحی شده را مشاهده می کنید .

فایل pdf درس هشتم
